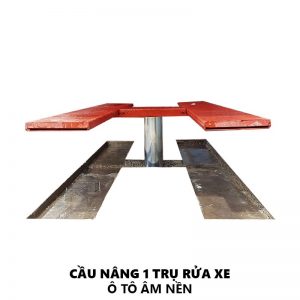

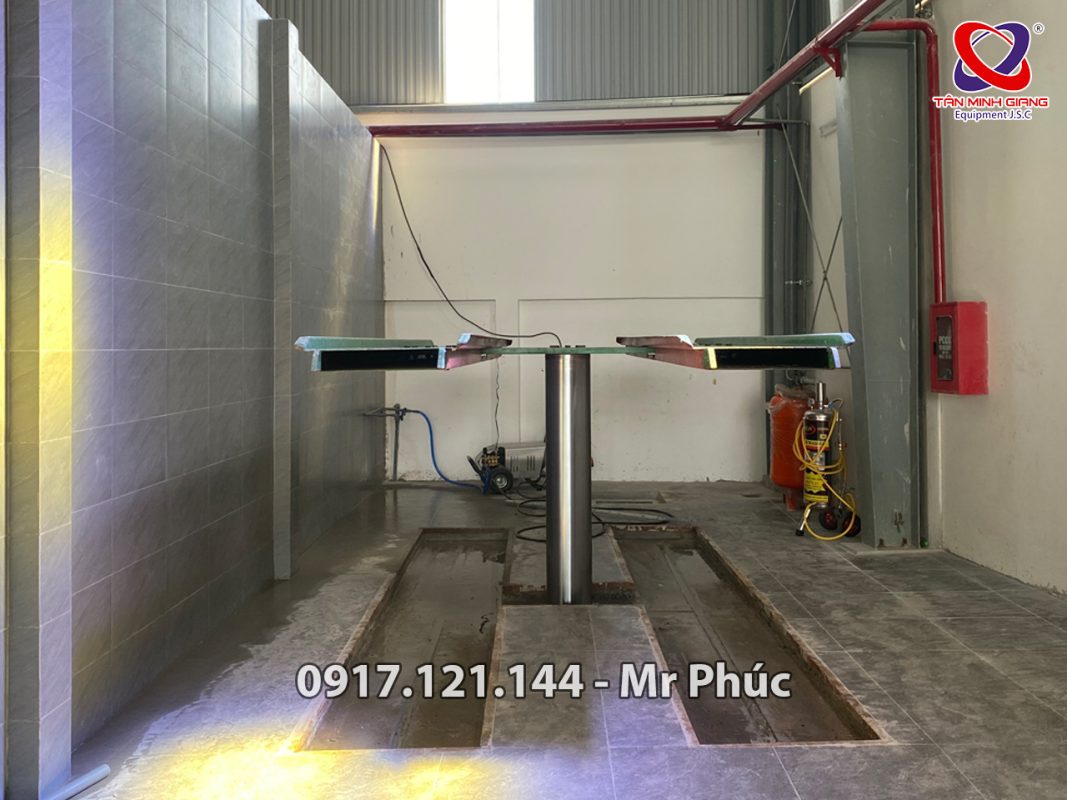

Cầu nâng 1 trụ rửa xe ty Ấn Độ Schumak

Cầu nâng 1 trụ rửa xe Ty Ấn Độ Schumak SP-04 là thiết bị không thể thiếu trạm rửa xe. Thương hiệu Schumak – Ấn Độ nổi tiếng tại Ấn Độ với hơn 15 năm kinh nghiệm trong công việc gia công, chế tạo ty nâng rửa xe, trạm rửa xe tự động, máy rửa xe công trình công nghiệp… Công Ty CP TB Tân Minh Giang là đơn vị nhập khẩu 100% ty nâng 1 trụ chuyên phục vụ trạm rửa xe.

THÔNG SỐ KỸ THUẬT

• Công suất nâng: 4,0 tấn
• Chuyên dùng cho xe du lịch và xe tải nhỏ
• Đường kính ty ben ngoài: 325mm
• Đường kính ty trong: 270mm
• Chiều cao nâng: 1500mm
• Gồm ty ben Ấn Độ + bình dầu Ấn Độ + van lắp đặt Ấn Độ + bàn nâng Việt Nam (lắp âm và lắp nổi)
• (Bao gồm 180L nhớt thủy lực)

ƯU ĐIỂM NỔI BẬT CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04

• Công nghệ mạ ty ben đạt chuẩn Châu Âu
• Hoạt động tốt trong môi trường nước mặn, hóa chất.
• Ty ben mạ compozit và crom bảo vệ 2 lớp.
• Sử dụng khóa nâng hai trong một nhập khẩu Ấn Độ
• Thể tích bình nhớt lớn
• Xoay được 360

QUY TRÌNH LẮP ĐẶT CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ

Đối với bàn nâng lắp nổi

• Lựa chọn vị trí lắp đặt cầu nâng sao cho hợp lý nhất, để đạt được hiệu suất cao, đúng mục đích nhu cầu thực tế khách hàng. Mặt bằng xưởng phải có diện tích lớn vì bàn nâng có kích thước mặt bàn là:  4600mm x 2140mm, chiều sâu bàn:  136mm.

 Bản vẽ kích thước bàn nâng lắp nổi

• Bản chất của cầu nâng 1 trụ rửa xe là có thể xoay được 360 độ.  Do đó quá trình xịt gầm hay rửa xe không phải mất công đi lại mà có thể đứng yên 1 chổ, khi xe chạy vào cầu và ra cầu có thể linh động được,  xoay cầu 180 độ sẽ chạy ra ngoài, không cần lùi.  Vì vậy tùy thuộc vào diện tích mặt bằng hiện có của xưởng là rộng hay hẹp mà các bạn chọn 1 trong 2 phương án sau:
• Phương án 1:  xoay được bàn nâng 360 độ: Diện tích mặt bằng cần lắp cầu nâng rửa xe rộng rãi có diện tích trên 42 m2, chiều ngang tối thiểu của xưởng 8m. Khách hàng xác định tâm cầu nâng 1 trụ cách tường tối thiểu 3.5 mét ( phòng trường hợp các xe 16 chổ Transit, Printer, Bán tải… khi lên cầu có thể xoay bàn nâng 360 độ mà không ngại vấn đề va chạm vời tường )
• Phương án 2 cố định bàn nâng: Do diện tích mặt bằng hạn chế các bạn xác định tâm cầu nâng 1 trụ các tường tối thiểu 1.5 mét.
• Sau khi đã xác định được vị trí lắp đặt tiến hành đào 1 hố sâu tối thiểu 2.5m, rộng 1 m2. Nếu tình hình địa chất tại nơi đào hố là đất thịt thì không có vấn đề gì xảy ra. Còn lớp địa chất là đất cát, xốp,… có nước thì phương án tốt nhất là nên thả ống bi xuống và bơm hết nước ra ngoài.
• Các thông số trên đã hoàn thành các bạn tiến hành đổ bê tông đáy sau cho khoảng cách từ lớp bê tông đáy ( Lớp bê tông đáy phải phằng và Mac bê tông phải cao: Mac 250 ~300 ) đến mặt phẳng nền hoàn thiện cốt 0 là mặc định, chiều sâu của hố tính từ mặt cốt nền 0 xuống mặt bê tông đã còn lại là 2,2m. Chờ khoảng 3 – 5 ngày cho lớp bê tông cứng mới có thể thả ty ben xuống hố để lắp đặt được.

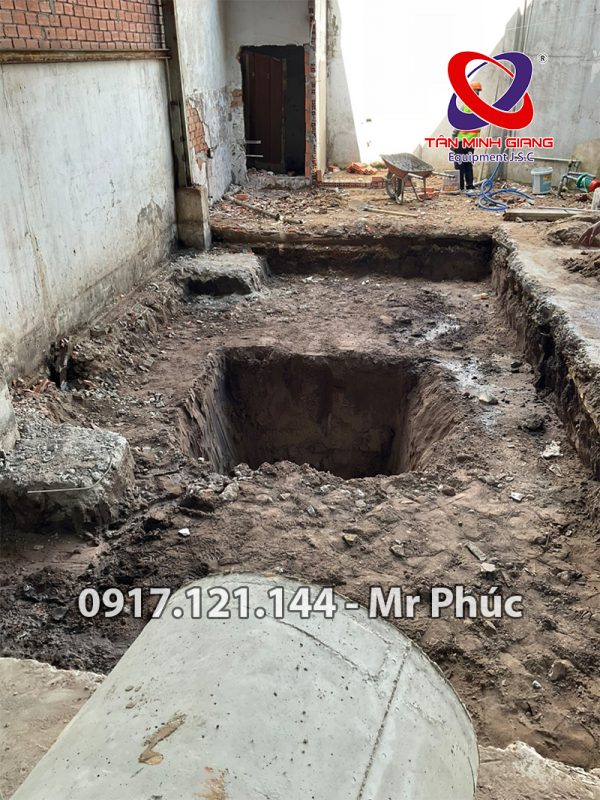

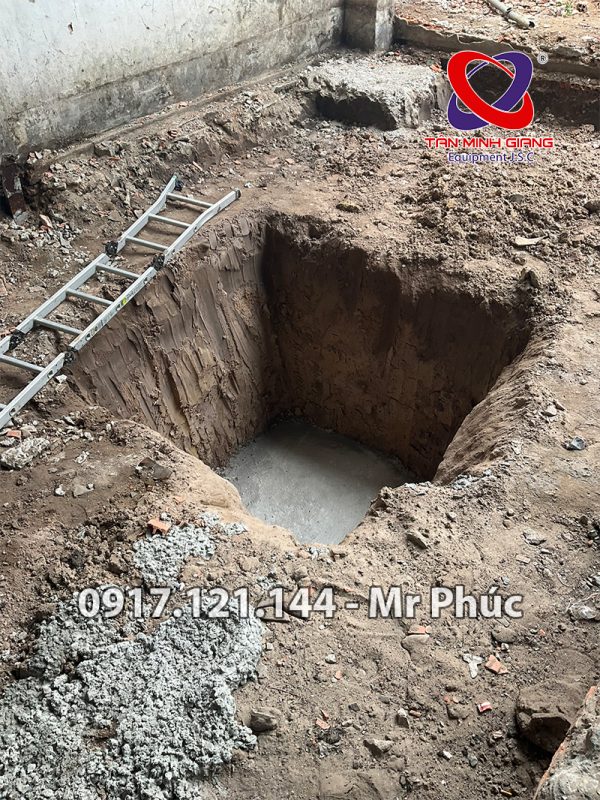

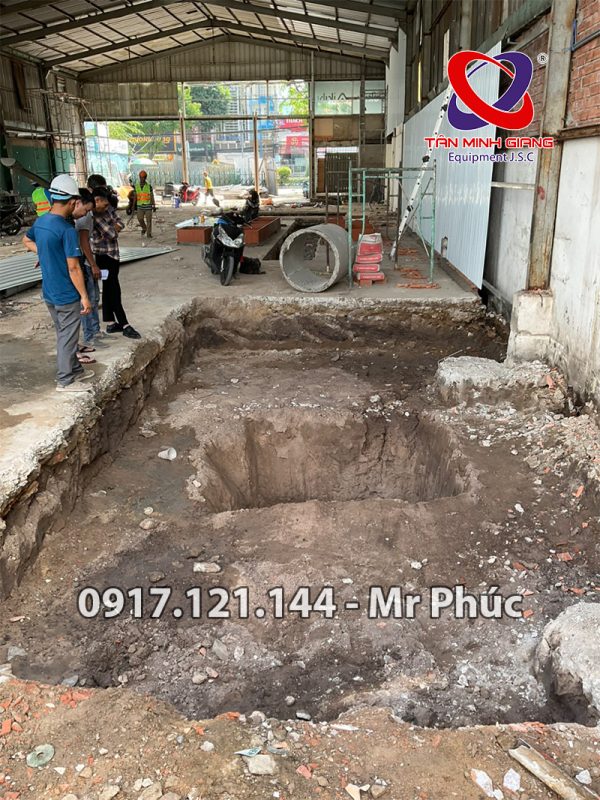

Hình ảnh tham khảo đào móng CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04 LẮP ÂM

• Khi lớp bê tông đáy đã cứng tiến hành hạ ty ben nâng rửa xe xuống sao cho ty ben phải thẳng đứng. Đổ thêm 1 lớp bê tông dày khoảng 300 – 500mm để cố định lại phần dưới ty ben cầu nâng rửa xe. Quá trình lắp này Kỹ Thuật của công ty phối hợp cùng xây dựng bên khách hàng tiến hành cân ty, chôn ty. Khi lớp bê tông gia cố lại phần đế ty ben cầu nâng 1 trụ đã cứng lại tiến hành lắp đường ống dầu thủy lực từ ty ben đến bình dầu theo khoảng cách tiêu chuẩn là 4m.

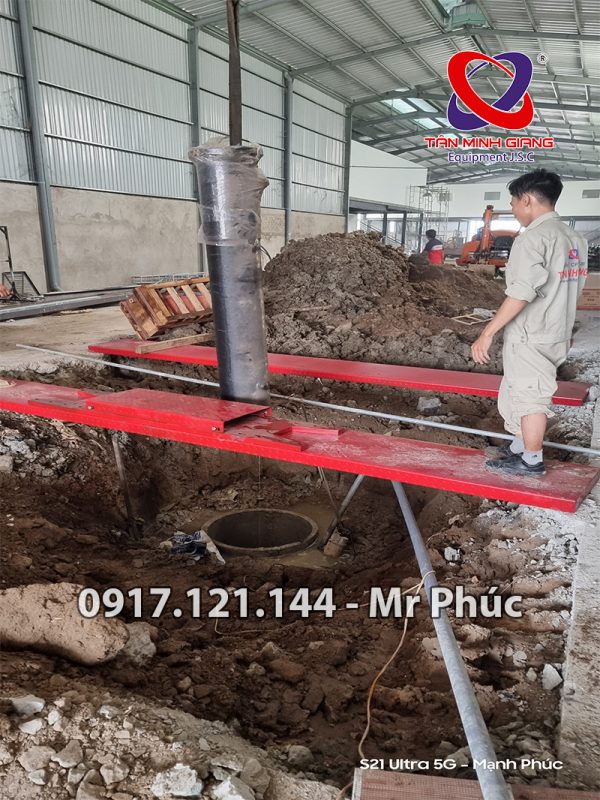

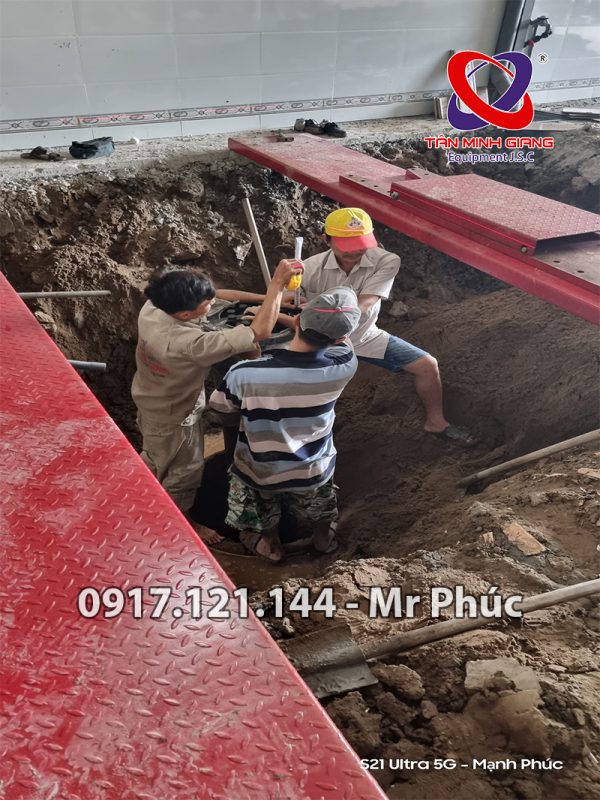

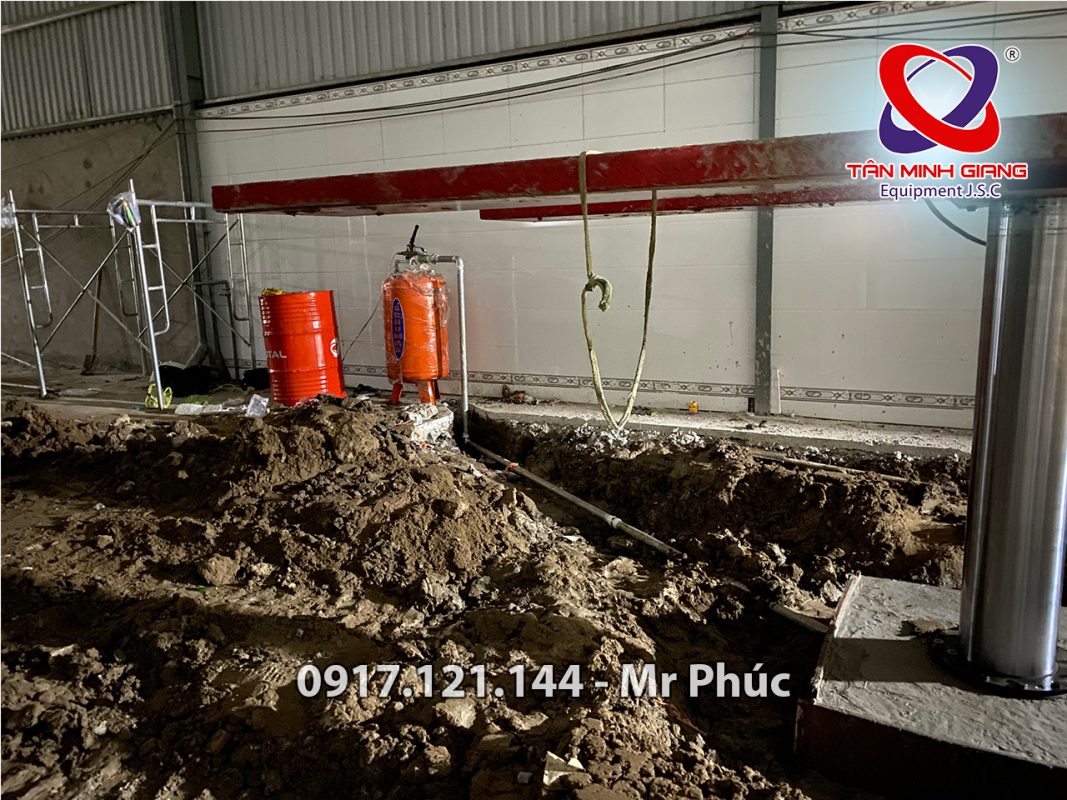

Hình ảnh tham khảo hạ ty cầu 1 trụ xuống hố móng đã đào

• Hoàn thành xong các bước trên tiến hành đổ 1 lớp xà bần hoặc cát xả nước  xuống hố sao cho khoảng cách còn lại từ lớp xà bần/ cát lên trên mặt phẳng cốt 0 là 800 mm. Lớp trên cùng đổ 1 lớp bê tông cố định lại phần trên của ty ben. Như vậy ty ben chỉ cần gia cố bằng bê tông 2 đầu để thuận tiện cho việc tháo dở, di dời đến vị trí khác.

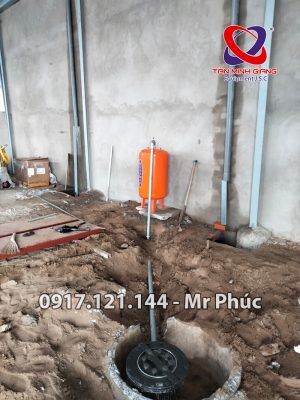

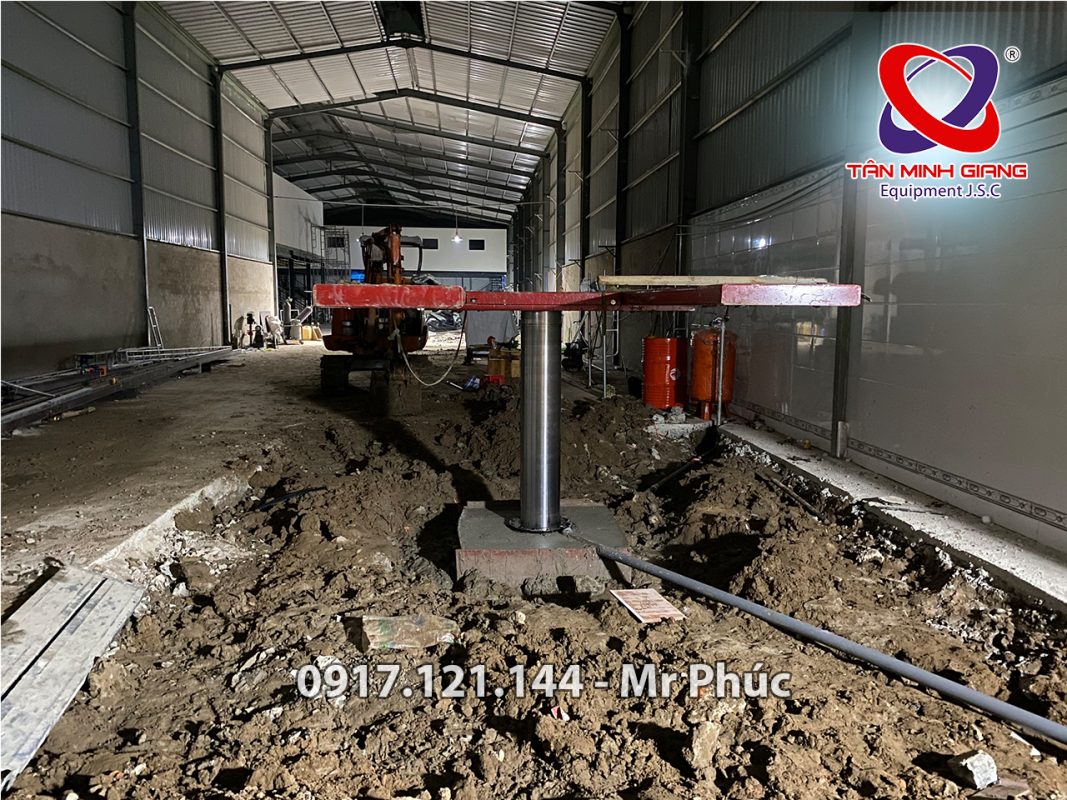

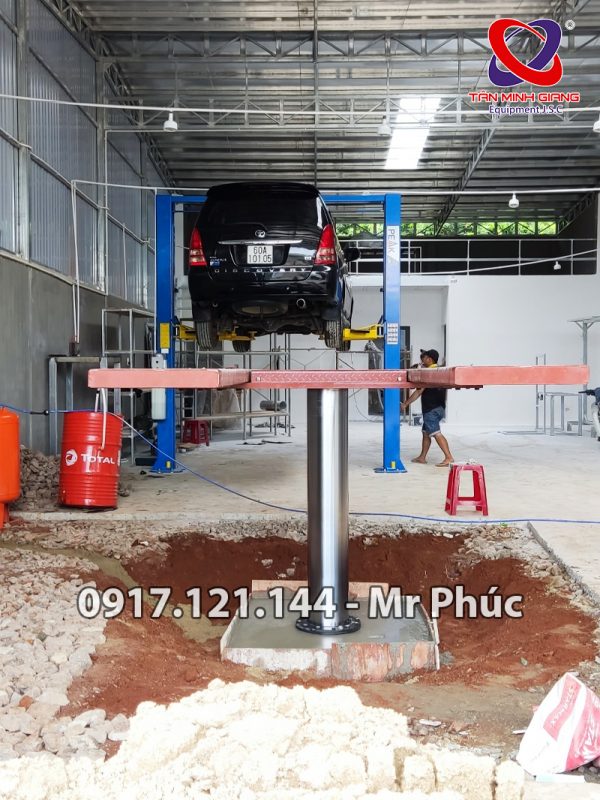

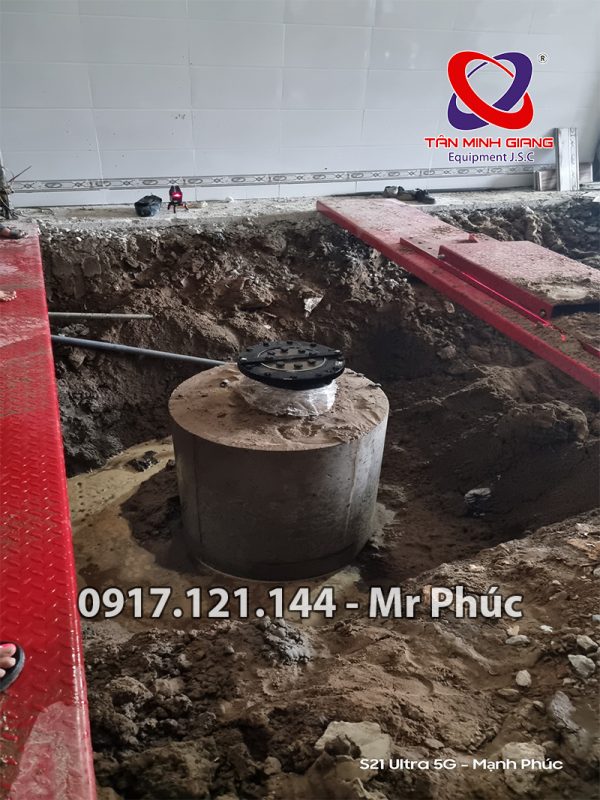

Hình ảnh tham khảo chôn ty CẦU NÂNG 1 TRỤ RỬA XE ẤN ĐỘ SCHUMAK SP04 LẮP ÂM

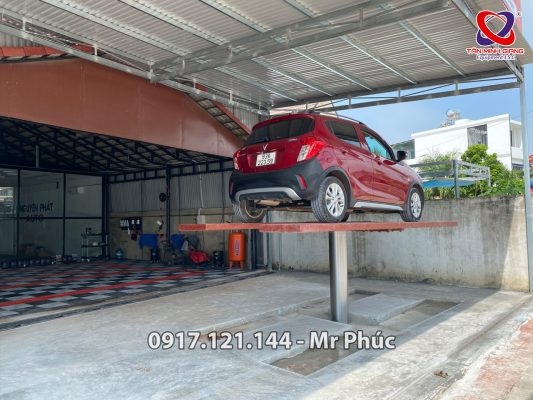

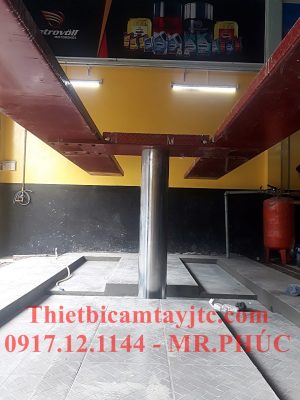

HÌNH ẢNH LẮP HOÀN THIỆN – NGHIỆM THU CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04 LẮP NỔI

 Đối với bàn nâng lắp âm

• Lựa chọn vị trí lắp đặt cầu nâng sao cho hợp lý nhất, để đạt được hiệu suất cao, đúng mục đích nhu cầu thực tế khách hàng. Mặt bằng xưởng cần có diện tích đủ và phù hợp bàn nâng có kích thước mặt bàn là:  4460mm x 2100mm, chiều sâu bàn:  120mm.

 Bản vẽ kích thước bàn nâng lắp âm CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04 LẮP ÂM

• Bàn nâng lắp âm có tính ưu việt và được nhiều sự tin tưởng khách hàng vì nhiều lí do: âm nền xe chạy qua dễ dàng, xưởng gọn gàng tiết kiệm được diện tích, phù hợp trạm rửa xe có diện tích chiều ngang thấp <6m.
• Sau khi đã xác định được vị trí lắp đặt tiến hành đào 1 hố sâu tối thiểu 2.7m, rộng 1m2. Nếu tình hình địa chất tại nơi đào hố là đất thịt thì không có vấn đề gì xảy ra. Còn lớp địa chất là đất cát, xốp,… có nước thì phương án tốt nhất là nên thả ống bi xuống và bơm hết nước ra ngoài.
• Bê tông đáy hố đổ vào hố móng tính từ cot nền hoàn thiện 0.0 xuống bề mặt bê tông đã đổ kích thước còn lại : 2m350~ 2m4.
• Quá trình lắp đặt còn lại giống quy trình đào móng và lắp đặt như bàn nâng nổi.

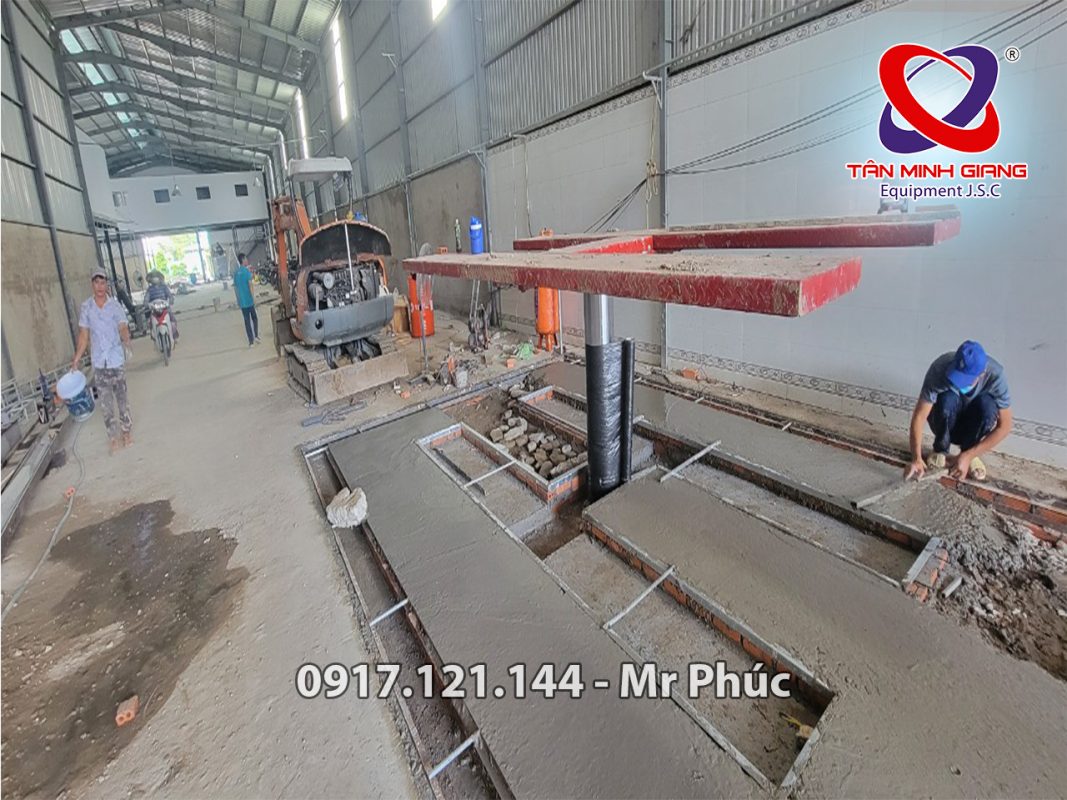

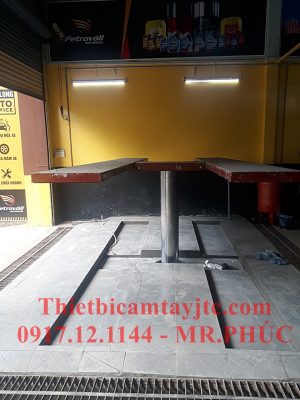

Hình ảnh tham khảo bàn nâng lắp âm CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04 LẮP ÂM

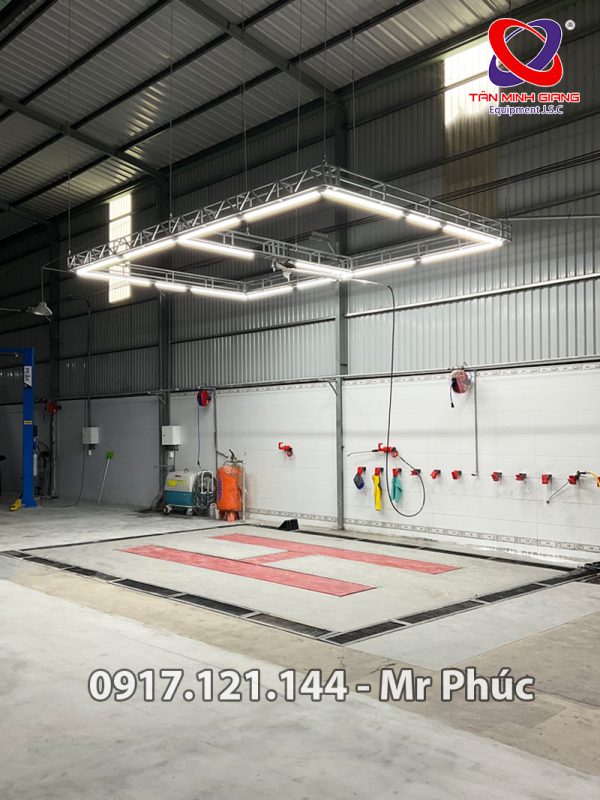

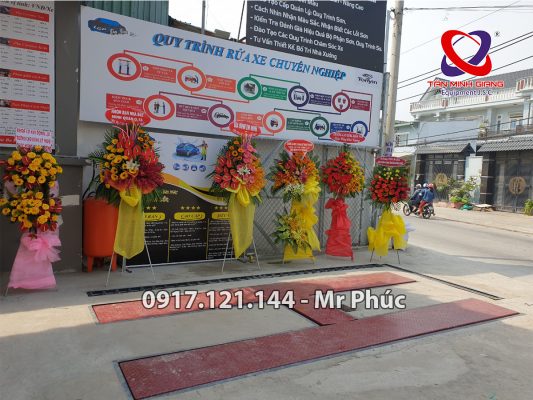

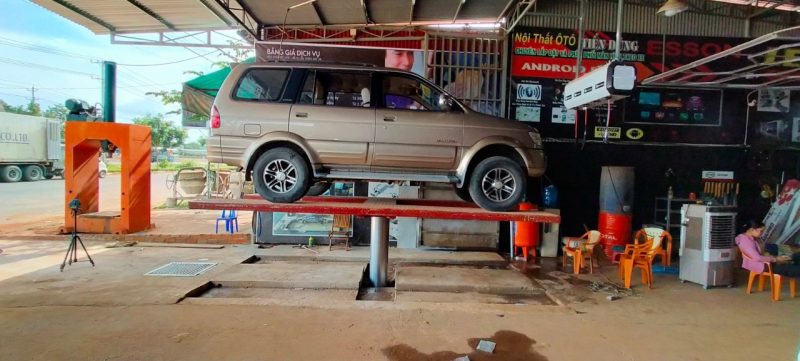

HÌNH ẢNH LẮP HOÀN THIỆN – NGHIỆM THU CẦU NÂNG 1 TRỤ RỬA XE TY ẤN ĐỘ SCHUMAK SP04 LẮP ÂM
